在線焊縫檢測超聲波探傷機廠家

石家莊飛泰檢測儀器有限公司屬高新技術企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。生產的超聲在線或離線焊縫成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。

公司生產的在線焊縫檢測設備，屬于鋼管超聲探傷設備主要用于螺旋焊管焊縫及全管體的缺陷檢測。在線焊縫檢測設備為交鑰匙工程，我們負責除土建以外的所有設備的設計、制造、材料采購、標準設備供應、出廠調試、運輸、現場安裝、調試、設備的售后服務。買方負責土建施工，并提供一路動力供電電源、一路照明供電電源及二路接地端；我們負責設備之間及其與操作室之間相關連接線路，負責該設備機上氣動配管、中間配管、分配器、閥臺、連接頭或法蘭等，買方僅負責水源接口、壓縮氣總氣源。我們追求質量過硬，管理規范。為此，我們申請了ISO 9001《質量管理體系認證》，現已通過認證。

飛泰廠家將提供1年的設備和儀器免費維修服務保質期。在保質期內屬賣方責任需進行維修處理的事項，賣方得到買方書面通知后，應4小時內做出回應，24小時內提出解決方案并到現場進行維修。質保期過后，若設備出現故障，亦按上述方法處理，僅收取維修成本費。

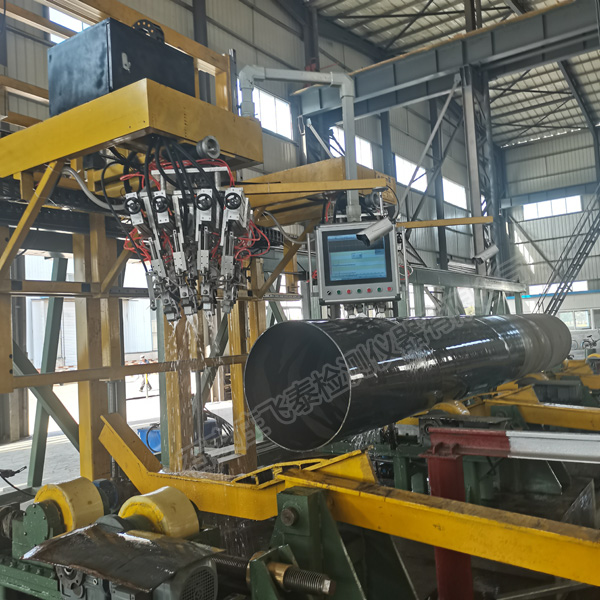

在線焊縫檢測超聲波探傷機說明

在線焊縫檢測設備采用超聲波水膜法探傷，適用于直徑300-2500mm、壁厚8-16mm的螺旋鋼管焊縫檢測。探傷系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

在線焊縫檢測設備主要由檢測操作平臺、焊縫跟蹤系統、探頭系統升降裝置、探頭跟蹤裝置、電控系統、數字8通道超聲探傷儀器、氣路系統及打標裝置、水循環系統組成。可檢測焊縫中虛焊、未焊透、內外穿透傷、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面等缺陷。

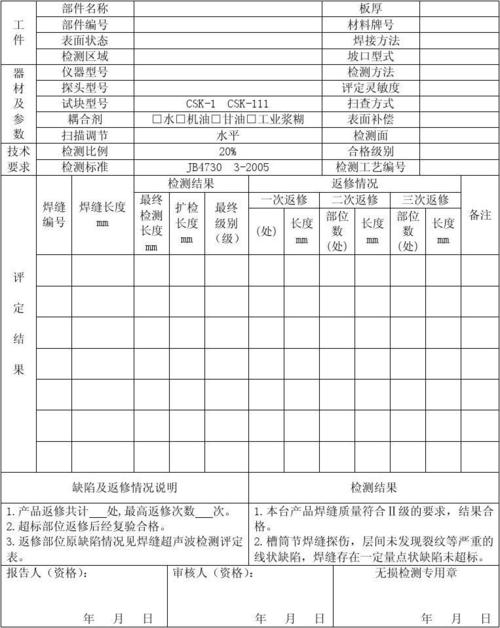

超聲波焊縫探傷試驗檢測報告

鋼管由輥道送檢測區域，檢測探頭落下對鋼管進行焊縫高精度探傷。視鋼管有無缺陷，分別給出相應的控制信號；同時，可實時打標、存儲、打印探傷報表，對探傷結果進行統計。根據要求生成統計報表。設備電控由PLC控制，可靠性高，可實現全過程自動化探傷，也可手動操作及標樣調試。輸送、檢測、報警等全部采用PLC實時自動控制。

超聲波焊縫評級

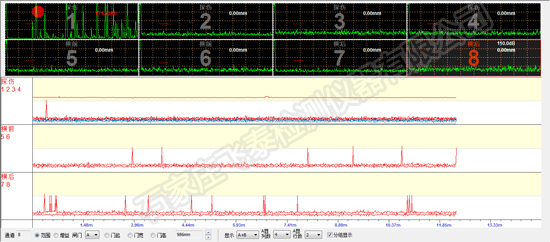

在線焊縫超聲波探傷機采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

檢測到焊縫缺后，會依據焊縫質量等級評判焊縫缺陷并定級。探傷系統會根據焊縫缺陷的大小進行評判，超聲波檢驗焊縫內部缺陷的評定等級分為Ⅰ、Ⅱ、Ⅲ、Ⅳ級，其中Ⅰ級質量最高，Ⅳ級質量最低。

探傷系統會根據標準試塊繪制的探傷曲線，對比焊縫中缺陷最高回波的位置、和缺陷性質判斷焊縫等級。對于最大反射波幅不超過距離波幅曲線中評定線的缺陷，均評定為Ⅰ級；最大反射波幅超過評定線的缺陷檢驗者判定為裂紋等危害性缺陷時，無論其波幅和尺寸如何，均評定為Ⅳ級；反射波幅位于Ⅰ區的非裂紋性缺陷，均評定為Ⅰ級；反射波幅位于Ⅲ區的缺陷，無論其指示長度如何，均評定為Ⅳ級。最大反射波幅位于Ⅱ區的缺陷，要根據缺陷指示長度。

焊縫超聲波探傷機價格

焊縫超聲波探傷機屬于大型自動化探傷設備，由于為非標定制，所以參數，尺寸，通道、檢測方式等有差別，所有焊縫超聲波探傷機沒有統一價格價，飛泰只能為大家提供一個價格區間供參考，如果需要準確資料及報價請與我們聯系，感謝您的支持！

焊縫超聲波探傷機起始價大約在80W左右，根據通道數的不同略有增長，通道數越多價格貴高，同時還會根據鋼管的直徑與探傷方式不同略有浮動一整套自動焊縫超聲波探傷機價格在200-400W之間。
