鋼管超聲波探傷設備圖片-整套探傷設備展示

隨著我國鋼管制造業的發展，鋼管正朝著高品質的方向發展，我國正在由鋼管生產大國向鋼管生產強國邁進。超聲波探傷檢測作為一種成熟的技術已經得到廣大鋼管企業和用戶的信任。

飛泰是我國為數不多既可研制探傷儀器、電器控制、又可加工生產機械設備的單位。飛泰生產的全自動鋼管超聲波探傷設備由一套縱傷檢測機構、一套橫傷檢測機構、一套測厚、分層檢測機構及三套壓輥驅動裝置組成。鋼管到達檢測主機處后，依次進行超聲波縱傷檢測、橫傷檢測、分層測厚檢測。檢測主機前后有均一套壓緊驅動裝置，用以保證鋼管通過檢測主機時勻速、穩定。鋼管超聲波探傷設備控制分兩種狀態：手動、自動。手動狀態下，各種動作均手動控制，適合設備功能試驗或樣管調試；自動狀態下，所有動作均自動完成，無需人為干預。

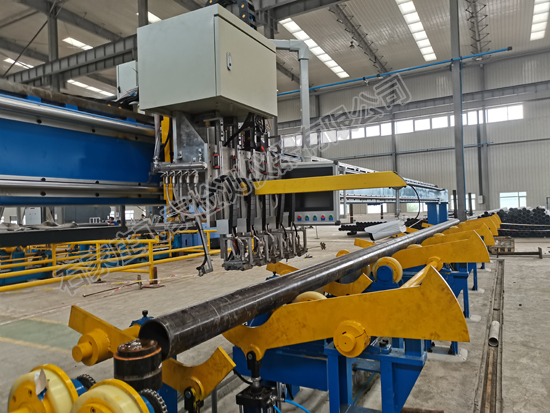

鋼管超聲波探傷設備圖片

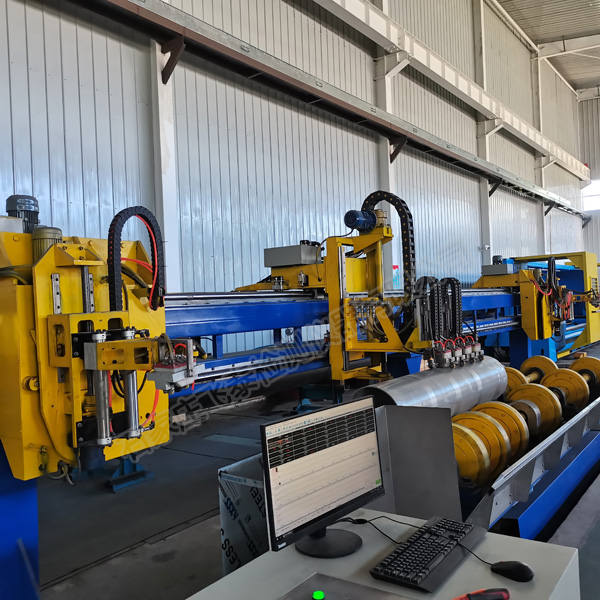

鋼管超聲波探傷設備特寫展示

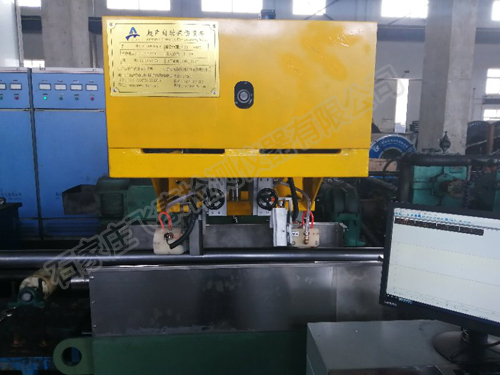

小口徑鋼管超聲波探傷設備圖片

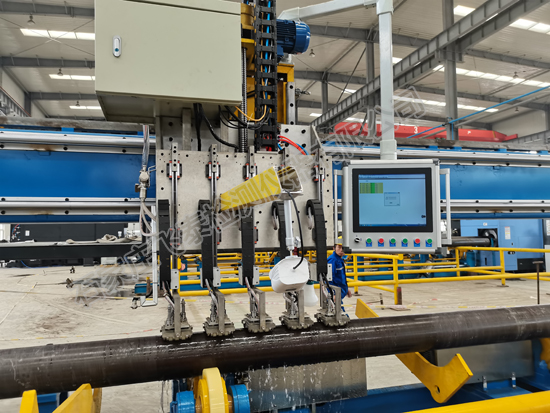

小口徑超聲波探傷設備特寫

小口徑鋼管超聲波探傷設備圖片

鋼管超聲波探傷設備大體構造主要由超聲波探傷主機、探頭跟蹤裝置、主機支架 、入射角調節裝置、供水系統、水槽裝置、壓緊定位裝置、鋼管驅動裝置、鋼管旋轉機構、電控系統、水路系統、氣動裝置、上下料撥料裝置、多通道超聲波探傷儀以及超聲探頭組成。

超聲波是一種機械波，機械振動與波動是超聲波探傷的物理基礎。通過超聲波在材料中傳播遇到介質會發生反射與折射原理來獲取傷形信號。如果材料中沒有缺陷的話，超聲波傳播的材料另一端會發生反射，被探頭捕捉后，根據波在材料中的聲速與實際檢測時發射波與接收回波之間所耗的時間來判斷出材料的厚度。如果有缺陷同樣也會有反射回波，探頭會捕捉到。那么缺陷回波會比材料另一面（底面）回波走的行程短，依次在設備上體現出來就能判斷是否有缺陷形成了。
